高铝砖对钢包脱气装置渣线部位耐火材料使用寿命的影响，ASEA-SKF法的工艺操作主要包括真空脱气、电弧加热、造渣脱硫、吹氧脱碳、添加合金料和取样等工序，其先后顺序应。ASEA-SKF法用的钢包，其衬里工作层分为高铝砖、碱性砖或两者综合砌筑等三种形式。包衬其余部位工作衬用烧成高铝砖，使用寿命为40~42次。

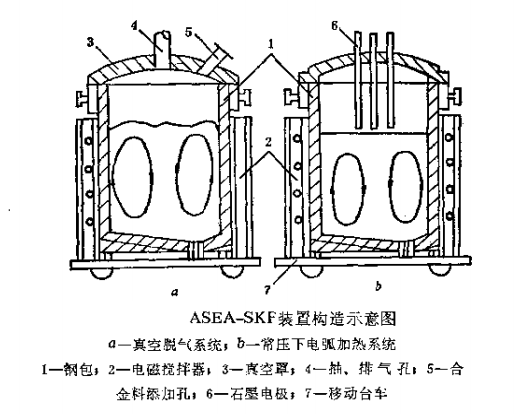

ASEA-SKF法是由电磁（或氩气）搅拌真空脱气和常压下电弧加热等系统组成的，其构造如下图所示。钢包是该装置的核心设备，外形呈圆筒状，钢包壁稍高，便于安装搅拌器，为避免由于电流感应而发热，钢包壳需用非磁性钢板制作。吹氩搅拌与电磁搅拌，可以单独使用，也可以联合使用。生产实践证明，前者脱气和排除杂质的效果比后者好，所以目前发展了一些不带电磁揽拌的装置。另外，该装置能进行造渣精炼，在真空罩上安设氧枪，也能进行吹氧脱碳处理。总之，ASEA-SKE法能进行多功能的精炼处理，可生产各种不锈钢、高速钢和高合金工具钢等，但设备投资较大，维修费用较高。
ASEA-SKF法的工艺操作主要包括真空脱气、电弧加热、造渣脱硫、吹氧脱碳、添加合金料和取样等工序，其先后顺序应。根据冶炼钢种和设备条件的不同，合理安排，有时还可进行两次加热。整个精炼过程，钢水在钢包中环流速度较大，停留时间较长，普通钢一般为1.5~2.0小时，合金钢为2~3小时，而且使用后钢包不保温。因此，包衬受钢水的机械冲刷、化学侵蚀和热应力的作用，比其它装置更恶劣，使用寿命较低。
ASEA-SKF法用的钢包，其衬里工作层分为高铝砖、碱性砖或两者综合砌筑等三种形式。日本川崎钢铁公司水岛厂在100吨钢包渣线部位上，采用MgO含量为97%的镁砖砌筑时，使用寿命仅为3次；用Al2O3含量为90%的高铝砖作衬里时，使用寿命为4~5次；当用镁白云石砖或直接结合镁铬砖砌筑时，使用寿命分别为7~9次和15~18次。包衬其余部位工作衬用烧成高铝砖，使用寿命为40~42次。另一厂50吨钢包渣线部位采用直接结合、再结合或半再结合的镁铬砖砌筑，使用寿命一般为18~20次，其余部位用不烧高铝砖作工作衬，其寿命为50次左右。

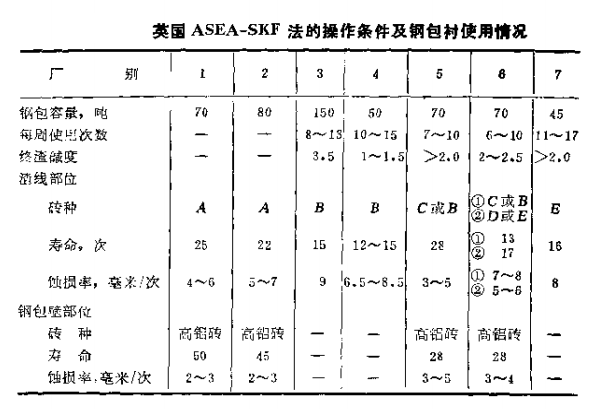

英国各厂ASEA-SKF法的操作条件及钢包衬使用情况，列于下表。从表中看出，钢包衬使用寿命与砖的品种、终渣碱度和每周使用次数等因素有关。当冶炼低铬钢时，应选用镁砖而不用镁铬砖，以减少铬的带入。在钢包衬材质的选择合理和终渣碱度的控制得当时，渣线部位碱性砖衬的使用寿命，可由10次提高到20次，每小时侵蚀量则由3.5~5.5毫米降至2~4毫米。
瑞典奥克吕松德钢铁厂ASEA-SKF法钢包衬里的使用寿命。真空操作时为14次，非真空时为18次，耐火材料单耗为1~3公斤/吨钢。博福尔斯厂50吨钢包衬工作层，采用Al2O3含量为85%的高铝砖砌筑，在中性渣操作的情况下，渣线部位的寿命为8次，其余部位的为35次；当高碱性渣脱硫操作时，渣线部位用MgO含量为96%的镁砖代替高铝砖作工作衬，使用寿命为7次，其余部位工作衬用高铝转，使用寿命仅为26次。这就是说，在真空和高碱性渣的条件下，钢包衬的使用寿命有所降低。
我国ASEA-SKF法用的50吨钢包，渣线部位用再结合镁铬砖和浸渍烧成镁白云石砖作工作衬，此寿命分别为16次和大于17次；在15/30电钢包渣线部位，采用电熔镁砖砌筑，终渣碱度为5.07，使用寿命达到25~30次，效果十分满意。

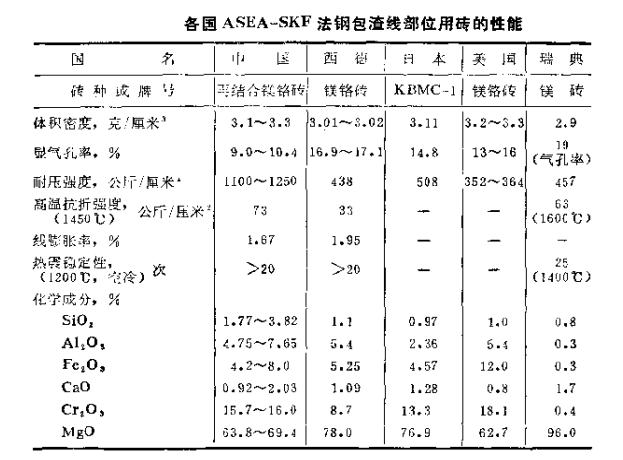

上表为各国ASEA-SKF法钢包渣线部位用砖的性能。

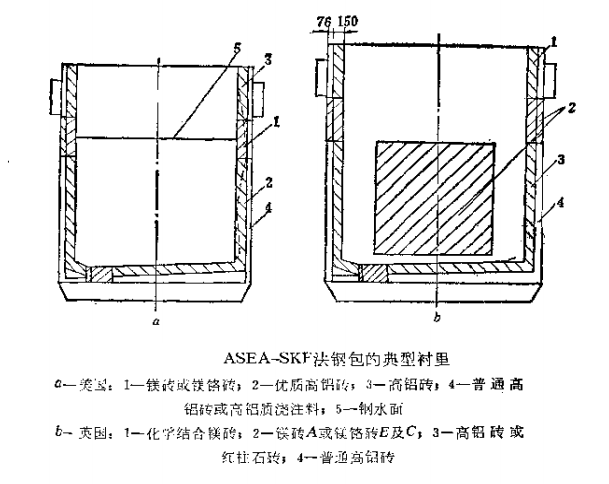

美英两国ASEA-SKF法钢包的典型衬里如上图所示。渣线部位普遍采用镁铬砖或镁砖砌筑，其余工作衬多数用高铝砖。英国钢包渣线以上部位用铁壳化学结合镁砖，使用过程中形成整体，拆修渣线部位时不致脱落。永久衬一般用普通高铝砖或高铝质耐火浇注料，但渣线区和热点部位仍用普通碱性砖，以便安全生产。
ASEA-SKF法钢包衬的总厚度一般为230毫米，其中工作衬厚度为150毫米。包衬太厚会降低电磁搅拌效果，太薄又影响使用寿命，增加维修费用。
钢包砖过去为楔形的，尺寸为230x150x（64，76）毫米，一般采用立砌。现在普遍用扇形砖，平彻，结构稳定，垂直缝减少，能抗渣侵和钢水的冲刷。该砖高100毫米，厚150毫米，内面长200毫米，外弧长根据钢包容量的大小而定。生产钢包砖时，尺寸必须准确，以保证砌筑质量和提高使用寿命。
砌筑钢包衬时，靠钢包壳先铺一层耐火纤维毡或轻质片砖，然后砌永久衬。工作衬砌筑，一般采用湿法，火泥成分应与砖的材质基本相同。200吨以下的钢包工作衬只留垂直膨胀缝，一般不留环形膨胀缝，因为砌筑火泥足以调节其膨胀。同时，砌到钢包口下沿留20~40毫米的间隙，并用火泥或散状料填充，以补偿垂直方间的膨胀。有的厂家在钢包永久村与工作衬之间采用耐火捣打料捣制火层，厚度为10~25毫米，可起隔热作用，也能缓冲环形方向的膨胀。但施工较困难，不易推广。
目前，ASEA-SKF法钢包渣线部位用镁铬砖、镁砖或镁碳砖砌筑，由于砖的质量提高、冶炼操作制度完善和采用热喷补等，一般使用寿命为20次左右，其余部位用高铝砖作工作衬，使用寿命为40~50次；永久衬一般用普通高铝砖或高铝质耐火浇注料，寿命为150~300次。耐火材料单耗从8~11公斤/吨钢降低到4.5~7.0公斤/吨钢。
