球顶砖的形状尺寸
球顶砖:具有球内半径、大小端距离设计在长度上,大小端尺寸设计在宽度和厚度上的球顶用楔形砖。

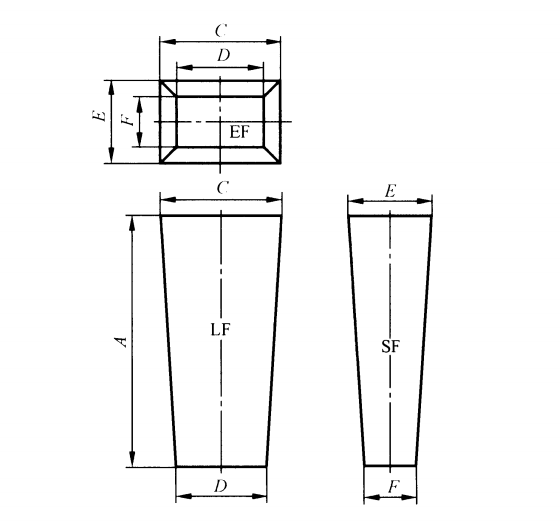

直形球顶砖:不具有侧(宽)向半径(大小端尺寸C/D不作为大小端距离)的球顶砖。即大小端距离A设计在长度上、大小端尺寸C/D设计在宽度上大小端尺寸E/F设计在厚度上的球顶(用楔形砖,见图1。
说明:
LF—两面积相等、相互长向倾斜的对称梯形大面;
SF—两面积相等、相互长向倾斜的对称梯形侧面;
EF—两面积不等、相互平行的矩形端面。
图1直形球顶砖

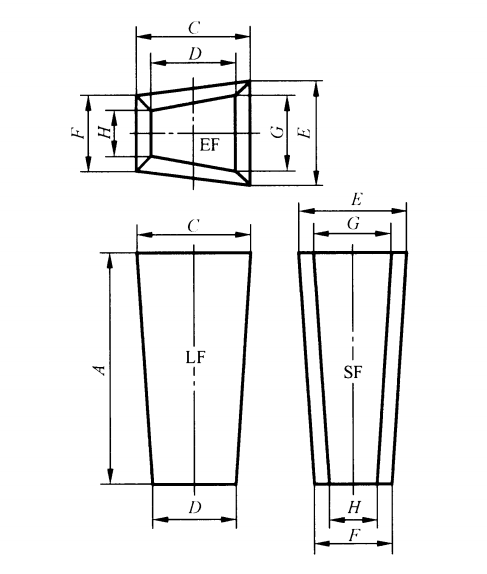

楔形球顶砖:具有侧(宽)向半径(已作为大小端尺寸的C/D同时又分别作为大小端尺寸E/G和F/H的大小端距离)的球顶砖。即大小端距离(A设计在长度上、大小端距离C和D同时
作为大小端尺寸C/D)设计在宽度上、大小端尺寸(E/F、G/H、E/G和F/H设计在厚度上的球顶用楔形砖,见图2。
说明:
LF—两面积相等、长向和宽向相互倾斜的对称梯形大面;
SF—两面积不等、长向和宽向相互倾向倾斜的对称梯形侧面;
EF—两面积不等、相互平行的对称梯形端面。
图2 楔形球形砖
球底砖:球底用砖。参见球顶砖。
直形球底砖,参见直形球顶砖。
楔形球底砖,参见楔形球顶砖。
综上所述便是郑州超裕球顶砖厂家,为大家讲述的有关于球顶砖的形状尺寸,欢迎来电咨询!
