玻璃窑用锡槽大砖的工厂试制，振动成型、超低水泥固化所制锡槽大砖A1的各项性能均达到或超过了其他工艺所制产品的指标，特别是体积密度、显气孔率和常温耐压均明显优于其他产品，且材料具有较高的荷重软化温度。与低水泥固化相比，振动成型、超低水泥固化工艺明显提高了产品的耐高温性能。

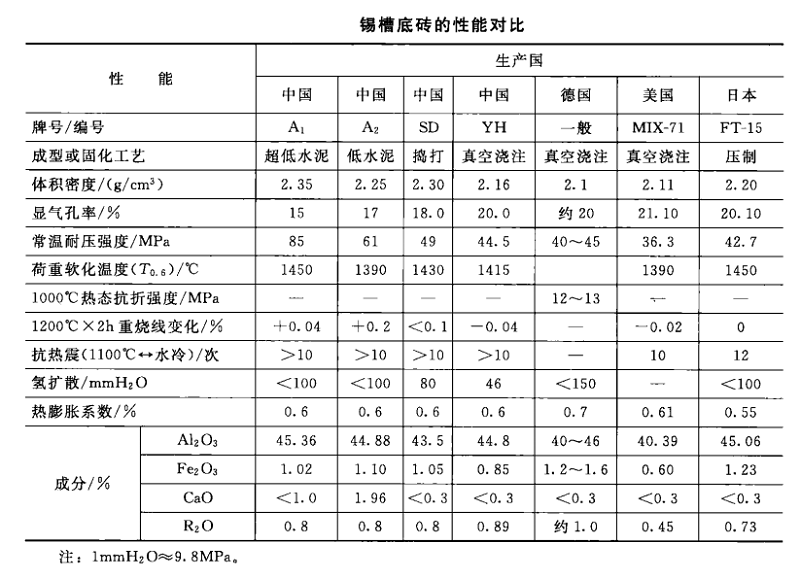

在实验室工作的基础上，进行了制作300mm×600mm×900mm大砖的工业试验。通过摸索，解决了生产所遇的成型、养护、干燥、装窑、烧成和大砖机械加工等技术问题，生产出了合格的产品，其性能请见表。

从表可知：振动成型、超低水泥固化所制锡槽大砖A1的各项性能均达到或超过了其他工艺所制产品的指标，特别是体积密度、显气孔率和常温耐压均明显优于其他产品，且材料具有较高的荷重软化温度。与低水泥固化相比，振动成型、超低水泥固化工艺明显提高了产品的耐高温性能；与捣打相比，明显改善了砖内组织结构的均匀性，有利于避免分层现象；与真空浇注相比则显著缩短了生产周期、提高了产品的合格率，有利于保证按期交货和降低产品的售价；与进口材料相比，不仅品质优良，而且售价低廉。综上所述，采用计算机辅助工艺优化突破了长期未解的难点，研究获得了预想不到的成功。
综上所述便是郑州超裕耐火材料厂家，为大家叙述的有关于玻璃窑用锡槽大砖的工厂试制。
