在我国粘土质耐火材料的原材料遍布概述与主要技术指标，想要生产制造出高品质的粘土质耐火材料当然与原材料品质跟技术指标有密不可分的关联。可以说原材的好坏，直接决策着粘土质耐火材料的使用性能与技术指标。下面郑州超裕耐火材料有限公司将为大家，讲述下原材料的优劣与技术指标的好坏跟粘土质耐火材料的关系。

我国的耐火黏土矿床中，沉积型矿床在储量中占绝对优势，矿床规模一般较大，矿石质量较好。该类矿床产于古陆、古岛的边缘，按其产出部位分为以下几类。

1.产于碳酸盐侵蚀面上的矿床
该类矿床多为大中型矿床，矿石类型主要为高铝黏土（A12O3=50%~70%)和硬质黏土（A12O3=35%~50%),矿物成分为一水硬铝石、高岭石、叶蜡石和水云母。矿床主要分布在山西、河南、河北、贵州等省，如山西太湖石、孝义，河北赵各庄，河南巩县、焦作的黏土矿。

2.产于硅酸盐或火山岩层中的矿床
该类矿床多为中小型矿床，矿石类型主要为硬质黏土（Al?O3=35%~50%)和软质黏土（Al?O3=30%~40%),矿物成分为高岭石、水云母、一水硬铝石、伊利石、蒙脱石和石英。该类矿床主要分布在山东、内蒙古、河北、湖北、湖南、四川、广东、吉林、黑龙江等，如山东王村、坊子，内蒙大青山、东胜、河北白马山、古冶的耐火黏土矿。

3. 产于煤系地层中的高岭石泥岩或高岭石质耐火黏土矿床我国石炭纪和二叠纪的很多含煤地层中产有一种块状黏土岩。它常作为煤层的夹层或夹石产出，其矿物成分几乎为纯高岭石组成。矿层厚度不大，但分布广泛，层位稳定，是一种优质的高岭石质耐火黏土。其中质量优等的位于大同、朔州、乌海、东胜、开漆、平顶山、焦作、巩县、武安、怀仁、新汉、徐州、淮北、北宿、那龙、茂名等地。



我国黏土质耐火原材料的技术指标，一般情况下，使用可塑性指标表示黏土的可塑性，根据黏土可塑性指标的数值将耐火黏土分为软质黏土、半软质黏土和硬质黏土。黏土可塑性指标的表达式如下。
s==(d-b)p
5——可塑性指标；
d——试验前的泥球直径，cm;
b——试验后的泥球直径，cm;
p——泥球出现第一条裂纹时承受的载荷，kg。

通常，可塑性指标大于等于3.6时，黏土的可塑性等级高；可塑性指标为2.5~3.6时，可塑性为中等；可塑性指标小于2.5时，可塑性为低等。YBQ42001-85《耐火材料用结合黏土》规定：软质黏土的可塑性指标不小于2.5,半软质黏土的可塑性指标不小于1.0。所以，硬质黏土是可塑性指标小于1.0的耐火黏土。

按照《耐火黏土地质勘探规范》（1984年）,也可以按照化学、矿物成分来划分耐火黏土的类型，见下表。

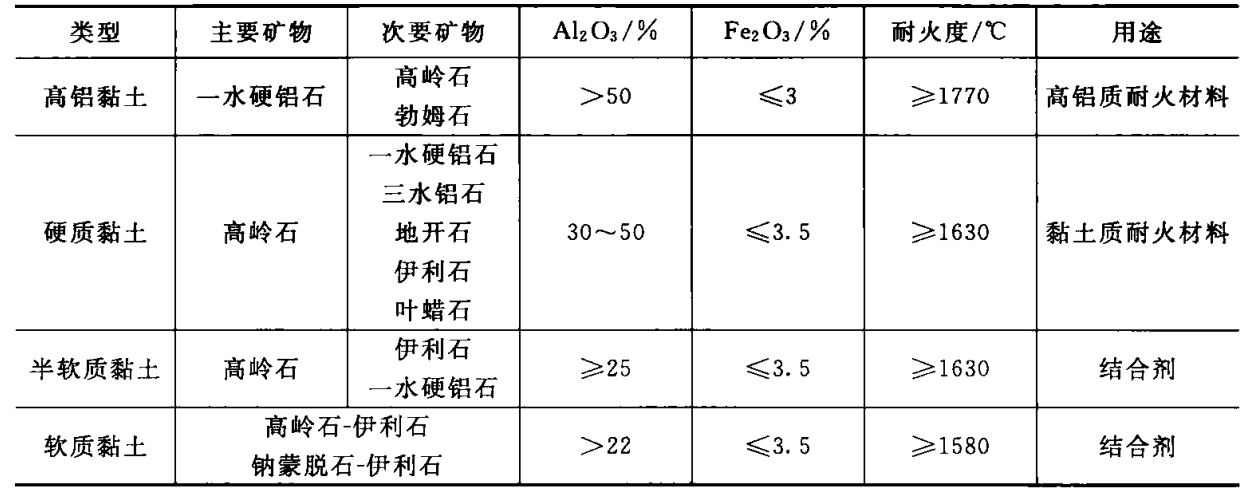

耐火黏土矿石工业类型

我国黑色冶金行业标准YB/T5207-2005规定了硬质黏土熟料的技术条件，水泥富用耐火材料
见下表。

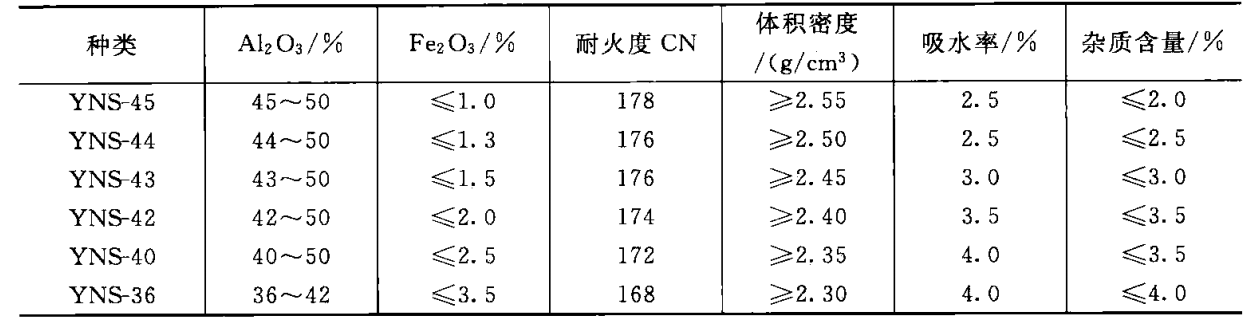

硬质黏土熟料的理化性能

硬质黏土熟料是采用硬质黏土生料经过高温锻烧，质量达到YB/T5207-2005规定的硬质熟料技术条件的耐火原料。硬质黏土熟料的主要矿物为莫来石，其次为方石英和玻璃相。由蒙脱石和伊利石等带入的杂质将改变玻璃相的数量及性质，从而对铝硅质耐火材料的烧结和烧后性能产生重大影响。

耐火黏土中，软质耐火黏土主要用于烧结铝硅质耐火材料的结合剂。硬质耐火黏土主要用于烧制硬质黏土熟料。其中，原产于山东淄博的焦宝石是优质硬质黏土的典型代表，其特征为Al2O3量在44%左右，Fe2O3含量小于2%,成分稳定、质地均匀、结构致密，断口为贝壳状，烧后呈白色。由于各地都发现了不少的优质煤系高岭土，以后将有更多地方出产焦宝石。

通过郑州超裕耐火材料跟大家讲述的在我国粘土质耐火材料的原材料遍布概述与主要技术指标，想必对粘土质耐火材料也有相应的了解。希望我的分享能帮助到你，有关耐火材料的疑惑问题都可随时咨询我们！
