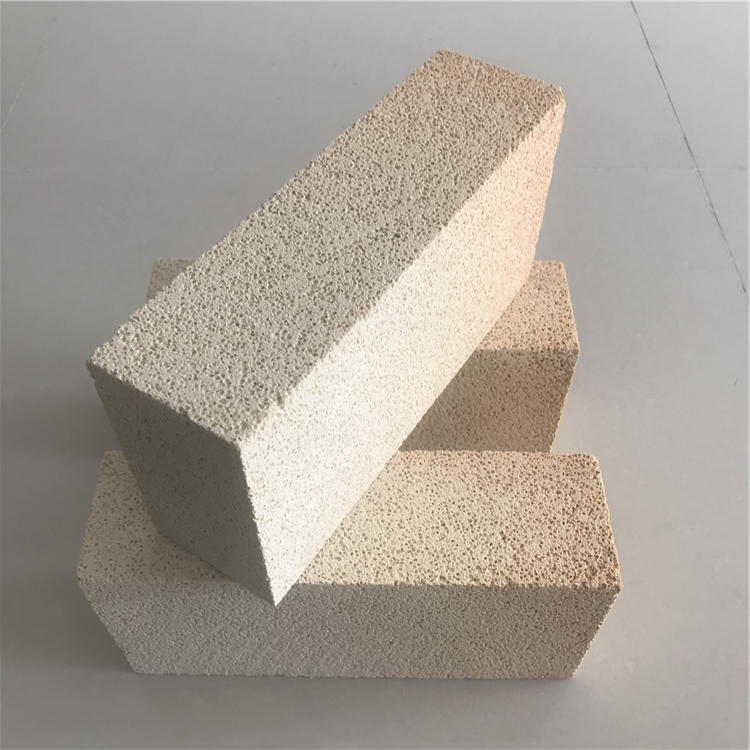

高铝质隔热耐火砖是指以铝矾土为主要原料制成的Al2O3含量不小于48%的隔热耐火制品。高铝质隔热耐火砖，主要采用铝矾土熟料，结合粘土作原料，掺入结合剂和锯木屑，为了提高产品性能，添加工业氧化铝、刚玉、硅线石、蓝晶石、硅石的细粉，可制得体积密度0.4g/cm3以上的产品。Al2O3含量及体积密度不同，最高使用温度也不同，通常在1250-1350℃，有的可达1550℃。

高铝质隔热耐火砖可用于砌筑隔热层和无强烈高温熔融物料侵蚀及冲刷作用的部位直接与火焰接触时，一般的高铝质隔热耐火砖的表面接触温度不得高于1350℃。

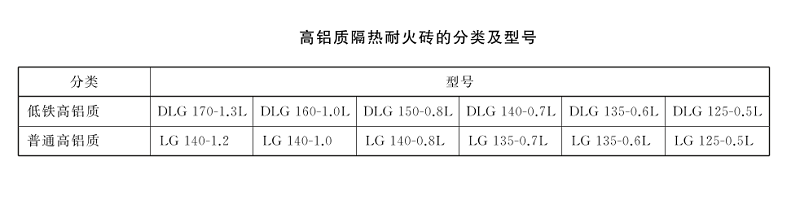

高铝质隔热耐火砖按化学成分分为低铁高铝质隔热耐火砖和普通高铝质隔热耐火砖两类，见下表。型号中D、L、G分别为低、铝、隔的汉语拼音首字母；170、160、150、140、135、125等分别代表砖的分级温度(加热永久线变化的试验温度)的前三位数；1.3、1.0、0.8、0.7、0.6、0.5等分别代表砖的体积密度;末尾的L表示该牌号的体积密度。

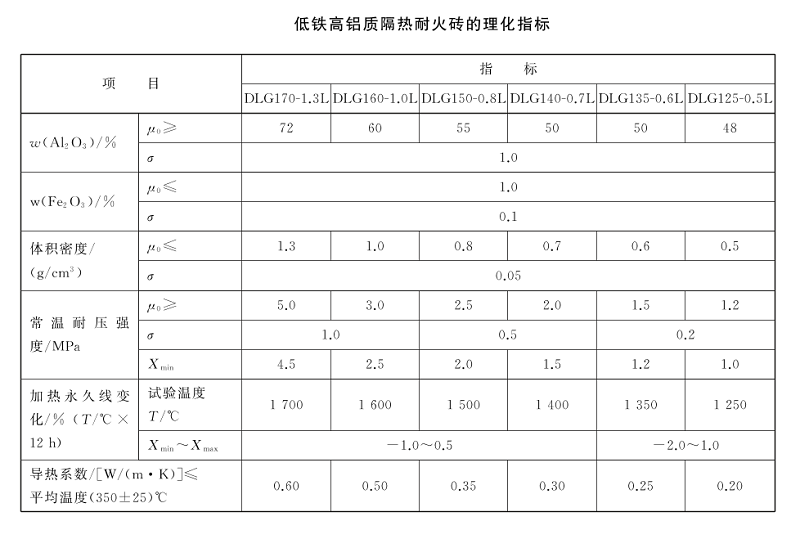

低铁高铝质隔热耐火砖的理化指标应符合下表的规定。

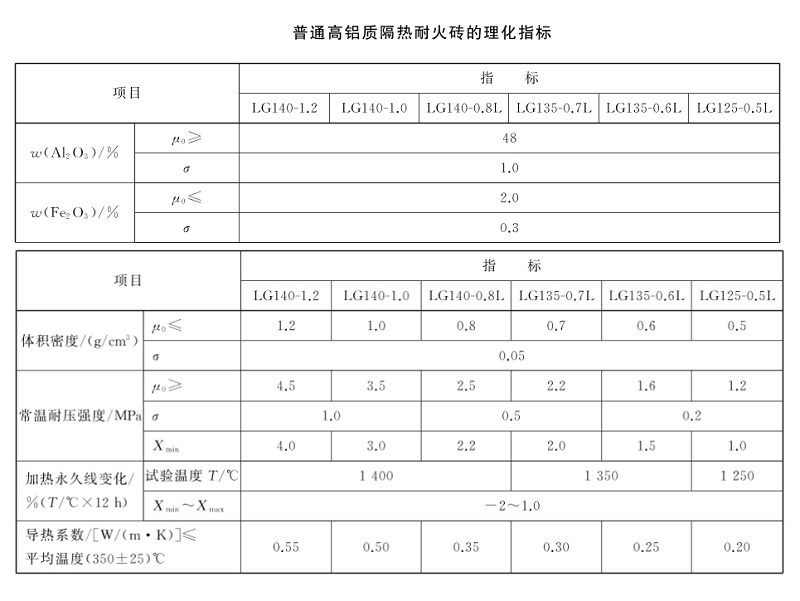

普通高铝质隔热耐火砖的理化指标应符合下表的规定。

高铝质隔热砖的尺寸允许偏差及外观应符合下表的规定,也可按需方图样制造。
