低蠕变高铝砖是耐火材料的一种，这种耐火材料砖的主要成分是Al2O3。如Al2O3含量高于90%，称为刚玉砖。由于资源不同，各国标准也不完全一致。例如欧洲各国对高铝质耐火材料规定Al2O3含量下限为42%。在中国，按高铝砖中Al2O3含量通常分成三等：Ⅰ等──Al2O3含量>75%；Ⅱ等──Al2O3含量为 60～75%；Ⅲ等──Al2O3含量为48～60%。

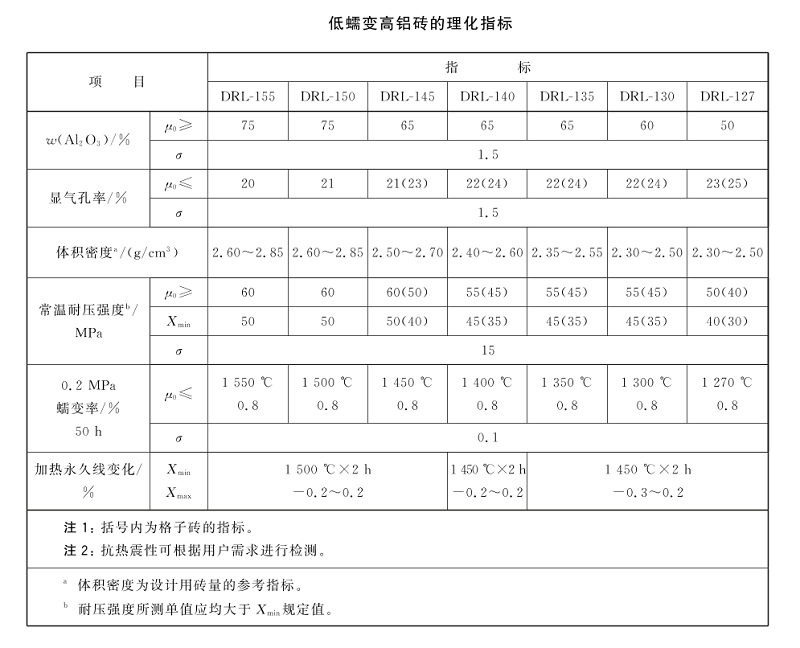

低蠕变高铝砖以“三石”实际为根底。选用矾土与结合黏土为次要原料，添加适合的蓝晶石、红柱石和硅线石，俗称“三石”，控制理化目标及粒级组成，采用矾土 莫来石 刚玉等原材料作为技术方案。在消费进程中，首先对原材料目标停止检测和控制，经过破碎、粉碎、筛分工序，按配成比配料，经混碾后控制泥料的粒度、水分以满足成型要求，机压成型，运用合格模具，控制成型的打击次数、外形尺寸及飞边，同时检测半成品及效率满足规则要求。

低蠕变高铝砖使用范围：适用于中小型高炉的配套热风炉。高炉、热风炉用低蠕变高铝砖用于高炉出铁沟用浇注料系采用AI2O3-SiC-C系列，它具有抗腐蚀、抗冲刷、高热稳定性的特点，可适用于高炉主沟铁水线、渣线、摆动流咀、残铁罐、主沟盖顶部、主沟盖两侧、铁沟、渣沟等部位。
