锆英石砖 以硅酸锆(锆英石)为主要成分的耐火材料。 含氧化锆67.23%、氧化硅32.77%。正方晶系，通常呈四角柱状。莫氏硬度7.5，20～1000℃时的膨胀系数为4.2×10-6/℃。熔点2430℃。体积密度3.60～4.3g/cm3。显气孔率0%～18%。荷重软化温度>1550℃。采用半干法压制和1600℃下煅烧制取。主要用于盛钢桶内衬和连续注钢用定径水口。



锆英石砖采用天然锆英石为原料，软质粘土为结合剂制得的耐火制品。其生产工艺流程为：将天然锆英石砂粉碎后制成团状，经煅烧后再粉碎成合适的粒度，再经配料混炼、困料、高压成型、干燥、高温烧成。

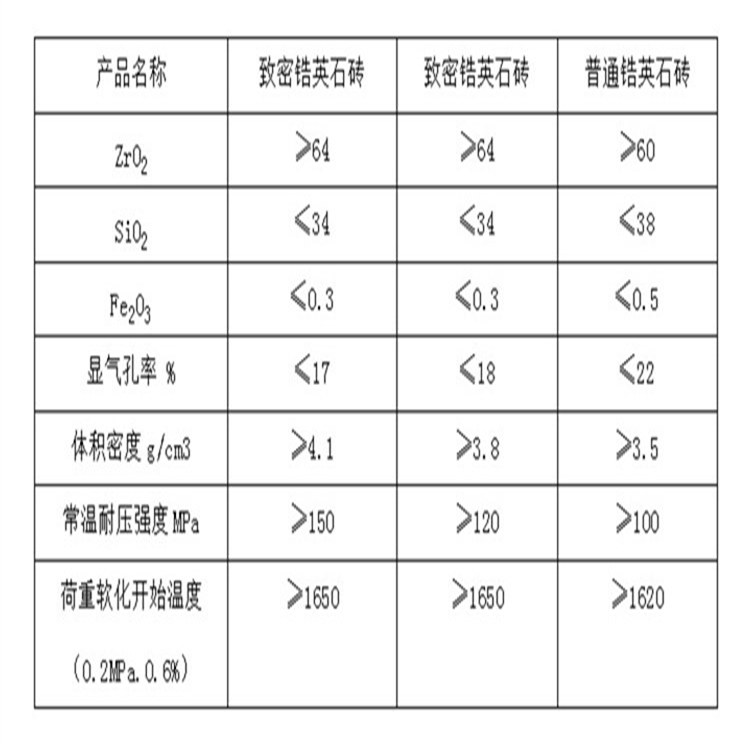

①耐高温，强度高，耐磨损



②抗渣能力强，抗钢水、玻璃溶液冲刷、侵蚀



③热膨胀率小，高温体积稳定



④抗热震性能优良



⑤体积密度高，气孔率低，抗渗透性强



锆英石砖应用广泛：


①砌筑脱气用成钢桶内衬，不锈钢盛钢桶内衬，连铸盛钢桶内衬、铸口砖、塞头砖、袖砖及高温感应电炉炉衬。



②玻璃窑的铺面砖或后墙及投料口周围用材料，也可用于接触玻璃熔液等重要部位。



③炼炉的炉底，主要是因为锆英石砖具有不被金属铬、铝的氧化物及其熔渣侵蚀的性质。



锆质耐火砖：含锆耐火砖属于一种属酸性材料，是以天然锆英石砂(ZrSiO2)为原料制得的制品。锆质耐火砖不同于硅铝系耐火砖和含碳系列耐火砖，其抗渣性好，热膨胀率较小，热导率随温度的升高而降低，荷重软化温度高，耐磨强度大，抗热震性好，现已成为各个工业领域中的重要材料。



锆英石砖：在炼钢过程中，采用出钢脱气法，而锆英石质耐火材料对熔渣，钢水的耐侵蚀性和抗热震性良好，且适于在减压下工作，它在冶金工业中广泛用于砌筑脱气用盛钢桶内衬，也用作不锈钢盛钢桶内衬，连铸盛钢桶内衬、铸口砖、塞头砖、袖砖以及高温感应电炉炉衬等。锆英石质耐火砖对酸性渣和玻璃具有高的抵抗性，因而还广泛用于熔炼最活泼玻璃的玻璃窑的严重损坏部位。锆英石质耐火材料还具有不为金属铝、铝的氧化物及其熔渣侵透的性质，因而在炼铝的炉底上也获得了良好的效果。
