铝电解槽用干式防渗料的目的就是要阻止电解质和铝液对电解槽炉底保温材料性能的破坏,稳定电解槽炉底保温状况。因而有效地阻止电解质于防渗料层中是防渗料质量的关键。理想中的防渗料是形成良好防渗阻挡层之后,防渗阻挡层和防渗料不随时间的延长发生变化和消耗。这样,铝电解槽阴极炭块以下部分就可以几乎全部用保温材料来砌筑,由此可以减少电解槽的材料用量以及建设投资。



       铝电解槽用干式防渗料主要原料是粘土熟料和三级高铝熟料。外加物料由A、B两种物质复合而成，它能满足：

（1）有利于霞石生成；

（2）有利于熔体粘度提高；

（3）热导率底、不导电等要求。

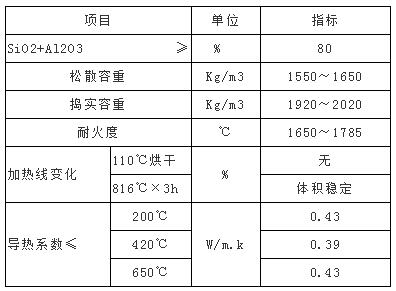

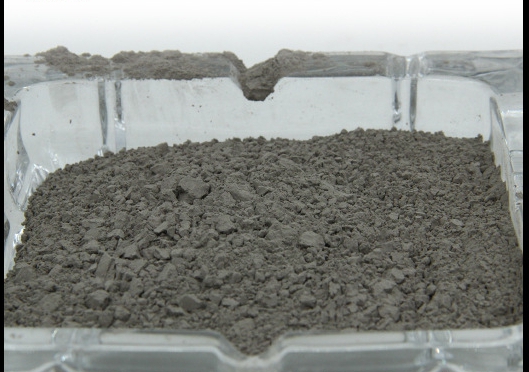

       铝电解槽用干式防渗料主原料的最大粒度是5mm，细分度≤0.088mm，外加物粒度≤0.074mm。在粗、中、细的颗粒急配上，适当减少粗颗粒数量，增加细粉含量，提高中颗粒比例，可使干式防渗料获得较高震捣密度，并可减少颗粒偏折；无棱角的颗粒比有棱角的颗粒更易于流动，也同样可使干式防渗料获得较高的震捣密度。结合生产所用原料的特性，颗粒级配为粗：中：细=25：35：40.。将称量准确的各种原料导入搅拌机内混合，净混时间为5min，待充分均匀后方可装袋。
