可塑料是不定型耐火材料的一种，由70%～80%粒状和粉状物料加10%～25%的可塑性黏土等结合剂及适量增塑剂配制而成的耐火材料。

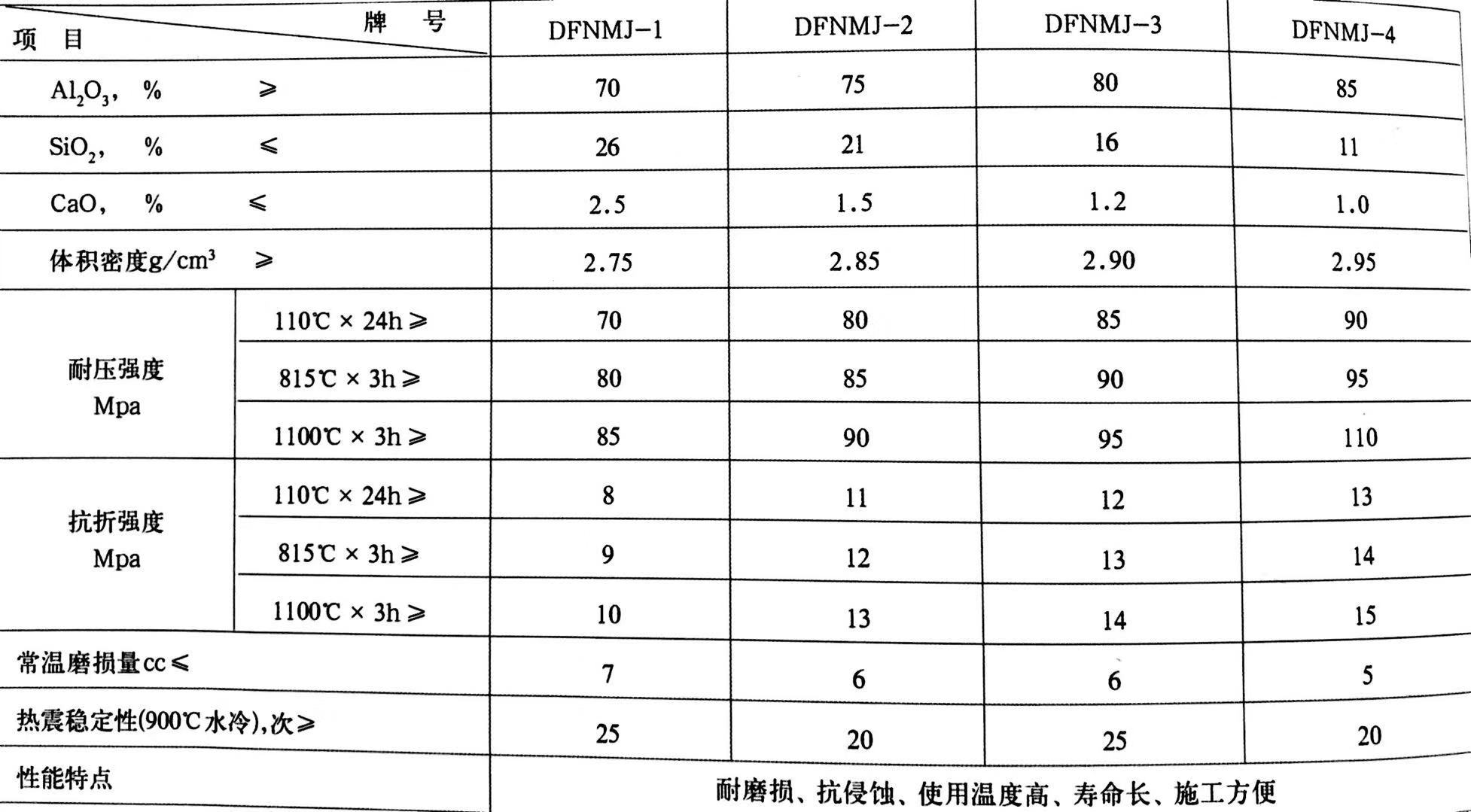

可塑料的抗热震性：

与相同材质的烧结耐火制品和其他不定型耐火材料相比，可塑性耐火材料的抗热震性较好，主要原因有以下几方面：由硅酸铝质耐火原料作为粒状和粉状料的可塑料，在加热过程中或在高温下使用时不会产生由于晶型转化而引起的严重变形；在加热面附近的矿物组成为莫来石和方石英的微细的结晶，玻璃体较少，沿加热面向低温侧过渡，可塑料的结构和物相是递变而非激变；可塑料具有均匀的多孔结构，膨胀系数和弹性模量一般都较低等。



可塑料施工：

(1)锚固装置的安装固定。施工前应根据设计规定在炉墙和炉顶安装锚固装置。

炉墙锚固装置一般由异型耐火砖和焊接在炉壳上的金属件连接组成。

炉墙锚固砖应在可塑料捣打至其底面水平处予以固定，并与金属件连接的螺栓拧紧。

炉顶锚固装置是由异型耐火砖与金属挂件组成。它们相连后，吊挂于钢梁上。

炉顶锚固砖安装应在可塑料铺排与捣打至相应位置后进行。安装前，先将木模砖打入已捣实的可塑料体中，以形成与砖面相同的凹凸面，再将锚固砖嵌入和固定。此时，还应注意锚固砖与可塑料体紧密咬合。

(2)可塑料的铺排与捣打。可塑料坯铺排应错缝靠紧，并应逐层进行捣打，即在第一层料坯全部捣打完毕后方可铺排第二层。其捣打方向应垂直于施工面。如采用散状可塑料时，每层铺料厚度不应超过100mm。

当采用风动捣固机进行捣打时，操作者应紧握锤身，以锤头与锤头重叠2/3、行与行重叠1/2的方式向前移动，往复捣打3～4遍。如遇施工间隙时，应用塑料薄膜布将捣固体覆盖。

捣打中断较长时，接缝应留在同一排锚固砖的中心线处。当继续捣打时，应将其表面刮毛。

捣打完的炉墙厚度一般比设计尺寸稍大(支模时大6～8mm；不支模时大20mm左右)，以便施工后进行修整。修整时，用切削工具按设计尺寸削去表面多余部分，使内部气孔外露。

可塑料的膨胀缝应按设计规定留设。炉墙膨胀缝留成纵向直通缝，缝内夹人厚度2mm的聚氯乙烯波形板。波形板两侧要求同时均匀地捣打，使其膨胀缝基本形成直线。留设拐角处膨胀缝时，可在膨胀缝位置上固定木样板，再从两个不同方位的炉墙同时捣打，完毕后，抽去木板，缝内填以耐火纤维。

炉顶可塑料捣打一般可分段同时进行。斜坡炉顶应从下部转折处(施工缝)开始。捣打时，由操作者持捣固机以水平方向地进行。由于没有捣锤自重冲击力而显得费力，因此，施工时，应特别要注意均匀捣打，以确保料坯间的紧密结合。炉顶合门处一般留成漏斗形空挡，然后仔细捣打。
