喷枪用耐火材料在钢水包中的性能要求，规定耐火材料应具有较好的热震稳定性及抗侵蚀性，以及比较好的热膨胀性。通常采用高铝砖、粘土砖和蜡石砖砌筑，近期用高铝质耐火浇注料作衬体，获得了较好的效果。当改变喷枪构造，减少耐火浇注料的Al2O3成分，并提高隔热措施后，使用寿命由14次提升到26次。

在炉外精炼中，喷枪的应用十分普遍，主要分为气体喷枪和粉料喷枪两大类。前面一种，喷出口为1~4个孔，后面一种则为1~3个孔。这两种喷枪的构造基本一致（见下图），主要是由金属材料钢管和耐火材料衬体组成。图中a为气体喷枪，b为维苏威尤斯喷枪，适合于气体和粉料的喷吹，实际效果均比较好。

为进一步加强喷枪结构的稳定性，应选用厚壁耐热钢管作喷枪管；喷枪尺寸和参数是依据钢水包或热工容器的大小和使用条件而确定的。操作过程中，边插进钢水或铁水的深处，边喷吹气体或粉料，工作10分钟左右拔出来，即实际操作是的。因此，规定耐火材料应具有较好的热震稳定性及抗侵蚀性，以及比较好的热膨胀性。通常采用高铝砖、粘土砖和蜡石砖砌筑，近期用高铝质耐火浇注料作衬体，获得了较好的效果。

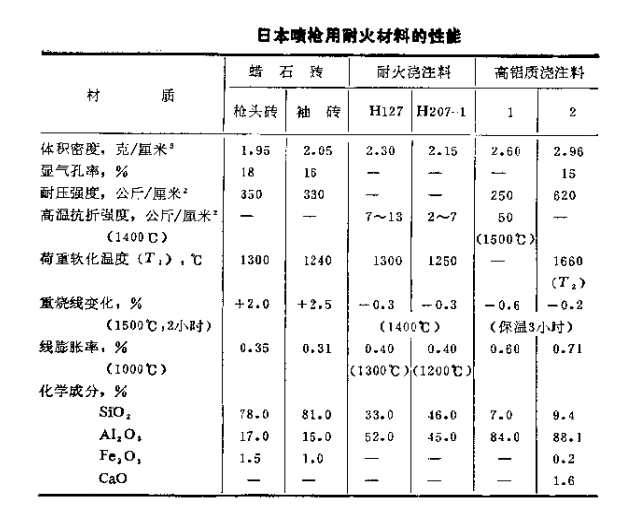

日本钢管公司京浜厂的转炉出钢后，在钢水包中采用喷枪通氩气对钢水搅拌约5分钟，以调节温度和均匀成分。该喷枪全长4555毫米，砖体长3690毫米，厚72毫米。用蜡石质砖砌筑时，使用寿命为6次，用高铝质耐火浇注料时，使用寿命为14次。当改变喷枪构造，减少耐火浇注料的Al2O3成分，并提高隔热措施后，使用寿命由14次提升到26次。下表为日本喷枪用耐火材料的性能。

西德炉外精炼用喷枪，选用不定形耐火材作衬体，使用寿命为50次左右，超过了钢包衬的中修期；瑞典的喷枪，喷出口为单孔的、直径为19毫米，用高铝质袖砖，寿命为8~10次，喷枪管寿命约为100次。

维苏威尤斯喷抢使用的袖砖和枪头砖系用高铝质原料和鱼鳞状石墨经等静电机成型制作出来的。砌筑时，除最上层一块用定心袖砖外，其余袖砖与喷枪管中间留有空隙，便于隔热。该枪用于喷吹氮气时，使用寿命为13次，总浸吹时间为59.5分钟，渣线处蚀损轻微，依然能正常使用。

国外很多工厂的钢水包喷粉用嘴枪，普遍使用粘土质的袖砖和枪头砖，使用一次或二次便主动淘汰不用，以避免因喷枪半途毁坏而损毁整罐钢。

在我国炉外精炼用喷枪通常采用粘土砖作衬体，也有用磷酸高铝质耐火浇注料的。当钢水质量要求很高时，应使用刚玉质耐火浇注料作喷枪衬体，从而减少杂质的带入。在一般情况下，喷枪衬。体的使用寿命为1~2次。
