通用耐火砖形状尺寸

范围：本部分规定了通用砖的术语及定义、通用砖的尺寸系列、尺寸砖号及尺寸规格表示法、砖的尺寸及尺寸特征以及辐射形砌砖计算方法。

本部分适用于工业炉窑等热工设备耐火砖衬的直形砌砖、辐射形砌砖。

术语及定义：下列术语及定义适用于本文件。

通用耐火砖：指工业炉窑等热工设备耐火砖衬的直形砌砖及辐射形砌砖所用的直形砖、侧厚楔形砖、竖厚楔形砖、竖宽楔形砖和拱脚砖。

直形砌砖：指表面为平直的直墙及平底砌砖。

辐射形砌砖：具有半径、中心角、表面为圆弧形的砌砖。按中心角辐射形砌砖分为中心角小于120°的推力拱，中心角等于180°的半圆拱和中心角为360°的圆环形砌砖。按配合砌筑用砖种类分为全部由一种楔形砖砌筑圆环的单楔形砖砖环，由楔形砖和直形砖配合砌筑圆环的混合砖环，以及由两种楔形砖配合砌筑圆环的双楔形砖砖环。

平砌：砖的大面置于水平砌砖基面的砌砖方法。

侧砌：砖的侧面置于水平砌砖基面（或拱胎表面）的砌砖方法。

竖砌：砖的端面置于水平砌砖基面（或拱胎表面）的砌砖方法（也称为立砌）。

直形砖：仅由长A、宽B及厚C三个尺寸构成的直平行六面砖体，见图1。长（A）与宽（B）（或两个较大尺寸）形成的砖面称为大面，长（A）与厚（C）（或最大尺寸与最小尺寸）形成的砖面称为侧面，宽（B）与厚（C）（或两个较小尺寸）形成的砖面称为端面。

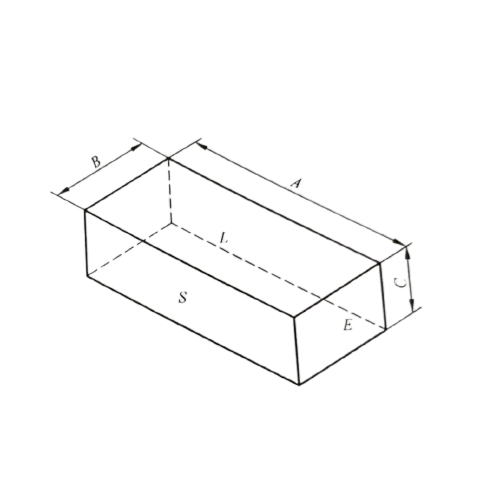

图 1 直形砖

说明：L—大面；S—侧面；E—端面。

标准砖：长230mm、宽114mm和厚65mm（或75mm）的直形砖。

四分之三长砖：长为标准砖的四分之三（172mm），宽、厚分别与标准砖相同的错缝用直形砖。

倍半长砖：长为标准砖的一倍半（345mm），宽、厚分别与标准砖相同的直形砖。

双倍长砖：长为标准砖的两倍（460mm），宽、厚分别与标准砖相同的直形砖。

倍半宽砖：宽为标准砖的一倍半（172mm），长、厚分别与标准砖相同的错缝用直形砖。

半厚薄砖：厚为标准砖之半，长、宽分别与标准砖相同的直形砖。

双倍宽砖（方板砖）：宽为标准砖的两倍（230mm），长、厚分别与标准砖相同的直形砖（也称为方板砖）。

加长砖：长、宽均超过标准砖尺寸的直形砖。

楔形砖：指至少有两个端面、侧面或大面为对称梯形的六面砖体，见图2。对称梯形面两底的较大尺寸、较小尺寸和中（位）线尺寸分别称作大端尺寸C、小端尺寸D和中间尺寸或平均尺寸P，并经常以C/D表示楔形砖的大小端尺寸。对称梯形面两底间的高称作楔形砖的大小端距离A。大小端尺寸差C—D称为楔差，契差不为0的砖即为楔形砖。相同大小端距离 A的同组楔形砖间，按楔差C—D由大到小（或按楔形砖的半径由小到大）将它们相对地分为特锐楔形砖、锐楔形砖、钝楔形砖和微楔形砖。这些楔形砖的大端尺寸、中间尺寸及小端尺寸采取相等的尺寸（通常等于直形砖的配砌尺寸），分别称作等大端尺寸、等中间尺寸及等小端尺寸。

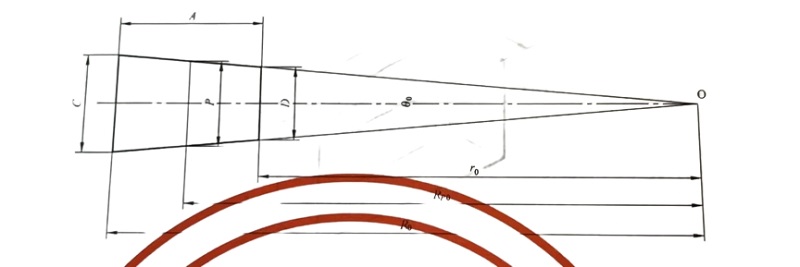

图 2 楔形砖梯形面

Θ_o—楔形砖中心角；r_o—楔形砖内半径；R_po—楔形砖中间半径；R_O—楔形砖外半径。

厚楔形砖：也称拱顶楔形砖，指大面倾斜、大小端尺寸C/D设计在厚度上的楔形砖。按大小端距离A设计在宽度或者长度上，厚楔形砖又分侧厚楔形砖和竖厚楔形砖。

侧厚楔形砖：大小端距离A设计在宽度上、大小端尺寸C/D设计在厚度上的楔形砖，见图 3。

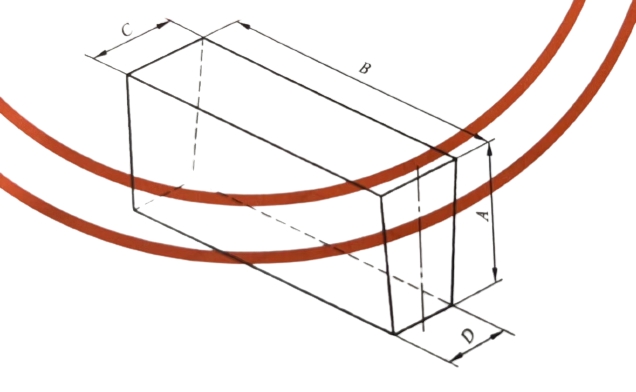

图 3 侧厚楔形砖

竖厚楔形砖：大小端距离A设计在长度上、大小端尺寸C/D设计在厚度上的楔形砖，见图 4。

倍半宽竖厚楔形砖：宽度为114mm或150mm竖厚楔形砖一倍半的拱顶错缝用竖厚楔形砖。

双倍宽竖厚楔形砖：宽度为114mm竖厚楔形砖的两倍，大面为正方形的竖厚楔形砖。

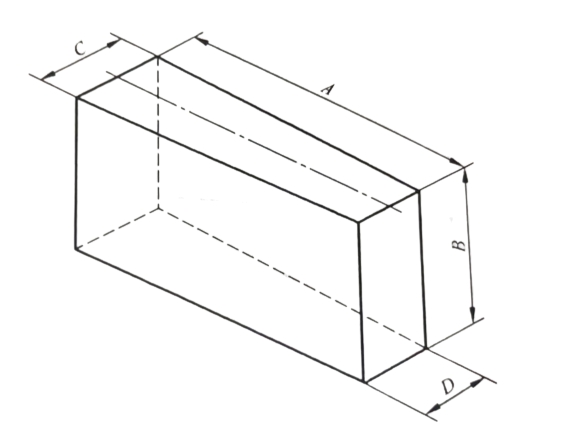

图 4 竖厚楔形砖

竖宽楔形砖：大小端距离A设计在长度上、大小端尺寸C/D设计在宽度上的楔形砖，见图 5。

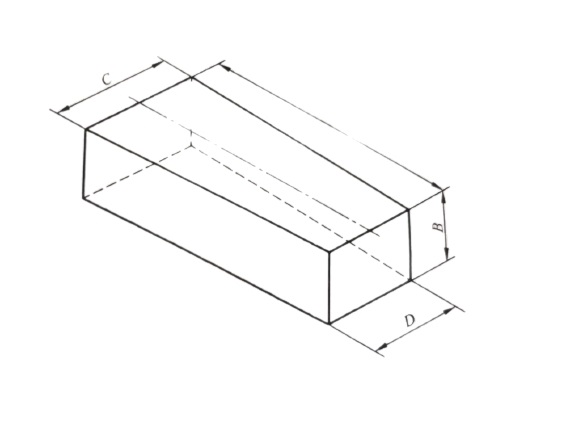

图 5 竖宽楔形砖

拱脚砖：小于半圆的推力拱顶砌体两侧的受力支承转，见图 6。

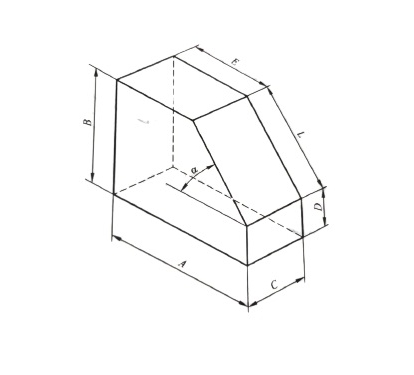

图 6 拱脚砖

尺寸特征：直形砖及楔形砖的尺寸特征，分别由直形砖的配砌尺寸B或C、楔形砖的大小端距离A及大小端尺寸C/D决定，它是反应辐射形砌砖设计、计算、砌筑及使用的尺寸性能。尺寸特征包括一块直形砖半径增大量、楔形砖的半径、每环极限砖数及中心角等。
