联系我们
24h服务热线
155-1758-5977
郑州超裕耐火材料有限公司
联系人:刘红涛
手机:155-1758-5977
固话:0377-69961577
地址:河南省新密市超化镇工业园区
当前位置:首页>>耐材新闻>>耐材问答
水泥回转窑用耐火材料性能要求你了解吗
作者:admin  发布时间:2020-11-20 03:30:01  点击率:757
水泥回转窑用耐火材料性能要求你了解吗
RT-16耐磨浇注料可用于水泥回转窑的后窑口(长约1m),具有一定的耐碱性。
新型干法水泥窑回转窑至后窑口的浇注料段可采用抗剥落高铝砖。

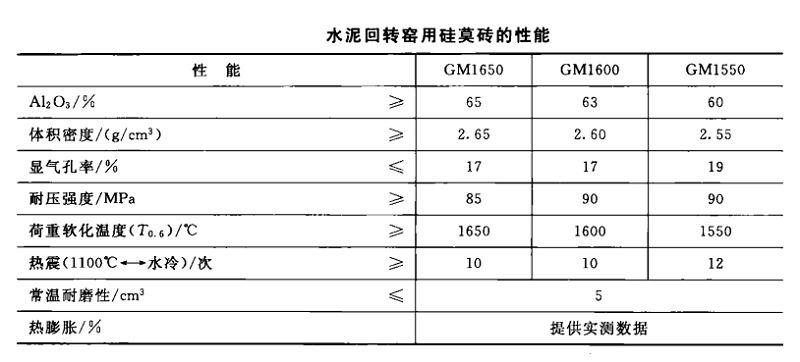

硅莫砖可用于新型干法水泥窑回转窑的7D~10D段。依据JC/T1064-2007建材行业标准,硅莫砖的各项性能指标均达到表中要求。
耐火材料
事实上,许多耐火材料制造商生产的硅莫砖和硅莫红砖(一种添加红柱石的硅莫砖)的性能指标都高于硅莫砖行业标准的要求。
新型干法水泥窑5D~7D段为过渡区,可采用镁铝尖晶石砖。对于2500吨/日以下的新型干法水泥窑,或烧成条件稳定、烧成带位置偏移小的新型干法水泥窑,也可在6D~7D段甚至5D~7D段使用硅莫红砖等优质硅莫砖。
新型干法水泥窑0.6D~5D段为烧成带,应使用碱性耐火材料,包括直接结合镁铬砖、低铬镁砖、镁铁尖晶石砖、镁铝尖晶石砖、低铝镁铝尖晶石砖、白云石砖、镁白云石砖和氧化锆镁白云石砖。其中,直接结合镁铬砖性价比最高,但使用后含有Cr6+,造成严重的环境污染问题。发达国家已经立法禁止排放镁铬砖。当有环保要求时,可优先选用镁铁铝尖晶石砖和铝铁铝尖晶石砖。如果大气不断变化,或者烧蚀严重,或者产生白水泥,可以使用低铝低锆的镁铝尖晶石砖。白云石砖和镁白云石砖也可用于窑皮稳定的水泥窑烧成带。当对抗热震性有一定要求时,也可以使用含锆镁的白云石砖。使用时切记:白云石砖必须在窑皮稳定的地段使用。如果在窑盖稳定的地段使用,白云石砖可使用1年。但在窑盖不稳定的地段使用,白云石砖的寿命会从1年缩短到3个月。
新型干法水泥窑的0.8m~0.6D段为冷却区或下过渡区,可采用硅莫砖或HMS高耐磨砖。

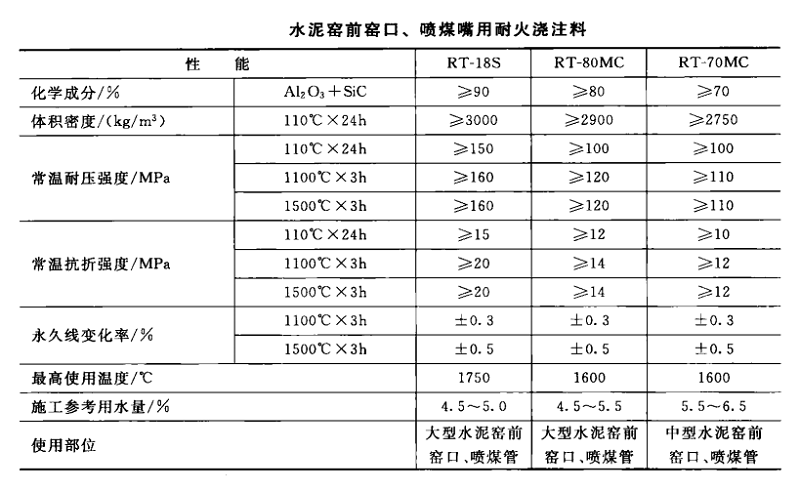

新型干法水泥窑的0~0.8m段和喷煤嘴可采用含碳化硅或镁铝尖晶石的高级耐火浇注料,如下表所示。
耐火材料
 以上便是郑州超裕耐火材料厂家,为大伙讲解的有关于水泥回转窑用耐火材料性能要求。
相关新闻
