不定形耐火材料（致密和隔热）分类，规定如下：

不定形耐火材料是由骨料和一种或多种结合剂组成的混合料（这种混合料即可以是致密的，也可以是隔热的。隔热混合料制备和烘干后的试样，测其真气孔率应不低于45%)。有的能以交货状态直接使用，有的必须和一种或几种合适的液体调配后使用。其混合料的耐火度应不低于1500℃。

有些不定形耐火材料虽然不完全符合上述定义（即耐火度应不低于1500C),但符合本分类的规定，可以按本分类法进行分类。

按照不定形耐火材料硬化过程，结合剂的性质可分为：

陶瓷结合：在锻烧过程中由于烧结而硬化。

水硬性结合：在常温下凝结并通过水化而硬化。

化学结合（无机或有机一无机）:在常温下或低于陶瓷结合的温度下，通过化学反应而不是通过水化反应而硬化。

有机结合：在常温下或稍高一些温度下粘结或硬化。

如果几种结合剂配合使用，根据在硬化过程中起主要作用的结合剂性质加以命名。

粒度级别：用规定的试验筛筛目表示，该筛目应至少有95%筛分材料能通过的最细筛目。

单位体积用量：构筑1m3物体所需交货状态的材料重量，以t表示，准确至1%。



按照使用类型，不定形耐火材料可分为三类：

1、整体构筑材料和修补用材料；

2、砌筑及接缝材料；

3、涂抹材料。

整体构筑材料和修补用材料又分为四类：

1、耐火捣打料：由耐火骨料、结合剂组成的混合料，必要时可以加入液体。

耐火捣打料可以直接使用或加入液体调配后使用。主要结合剂为陶瓷化学（无机、有机一无机）或有机结合剂，以搞打（手工或机械）方法施工，大多在高于常温的加热作用下硬化

2、耐火可塑料：由耐火骨料、结合剂和液体组成的混合料。交货状态为具有可塑性的软坯状或不规则形状的料团，可以直接使用。主要结合剂可以为陶瓷、化学（无机、有机-无机、有机）结合剂。以捣打（手工或机械）、震动、压制或挤压方法施工，在高于常温的加热作用下硬化。

3、耐火浇注料：由耐火骨料和结合剂组成的混合料。交货状态为干状，加水或其他液体调配后使用。主要结合剂为水硬性结合剂，也可以采用陶瓷和化学结合剂，以浇注、震动、捣固，必要时用夯实的方法施工，无需加热即可凝固硬化。

4、耐火喷涂料：由耐火骨料和结合剂组成的混合料。专门制备供风动或机械喷射方法施工，其他方面的特性可分属于耐火捣打料、耐火可塑料、耐火浇注料三种类型中的一种。

砌筑和接缝材料可用于抹刀或类似工具施工，也可用于灌缝、或浸蔽砌块。这种材料又分为三类：

1、陶瓷结合耐火泥浆：由细耐火骨料和陶瓷结合剂组成的混合料。交货状态为干状，需加水后使用，也可以制备成浆状供直接使用，在高温下通过陶瓷结合而硬化。

2、水硬性结合耐火泥浆：由细耐火骨料和起主要结合作用的水硬性结合剂组成的混合料。交货状态仅有干状，加水后使用，硬化时无需加热。

3、化学结合耐火泥浆：由细耐火骨料和化学（无机、有机-无机、有机）结合剂组成的混合料。交货状态可以是浆状，供直接使用；也可以是干状。在低于陶瓷结合温度下硬化。按照硬化温度，耐火泥浆可分为气硬性和热硬性两种。

耐火涂抹料是由细骨料和结合剂组成的混合料。各种结合剂均可采用，其含水量或含其他液体量一般要比耐火泥浆高，以手工（刷子或抹子）、风动机具或机械喷涂方法施工。

不定形耐火材料分类原则规定如下：

1、以整个混合料测得的化学组成分类，并必须说明混合料按规定进行的适当的处理方法（例如：干燥和锻烧）。

2、以主要成分的性质和（或）决定混合料特性的骨料性质分类（例如：刚玉、巩土、合成莫来石、耐火粘土、镁砂、碳、碳化物和皓英石）。

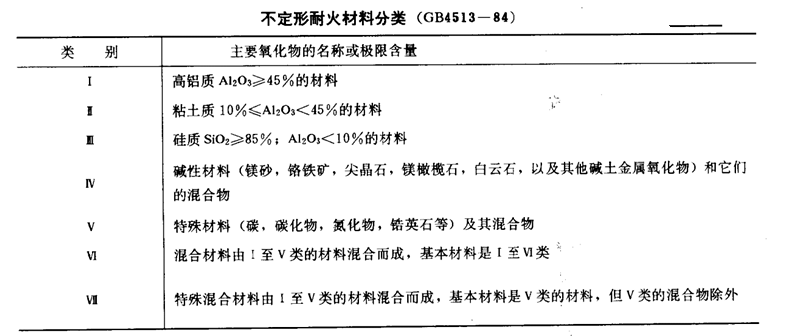

按上述分类原则其主要类别见下表。
