不同铁水罐用耐火材料的性能要求，铁水罐是盛装和运送铁水的设备。铁水罐有敞口式铁水罐和鱼雷式铁水罐两种。

当铁水罐装运铁水时，罐村受高温、热冲击、机械磨损和渣、铁的化学侵蚀作用；倒出铁水时，铁水冲击面侵蚀更甚。同时，铁水罐是在高、低温交替状况下工作的，其间隔周期越长，罐衬的损毁越大。因此，铁水罐内衬一般应选择抗侵蚀、高强度、抗热震的耐火材料。在铁水罐内进行脱硫、脱硅及脱磷处理时，工作条件更苛刻，加重罐衬的侵蚀。脱硫处理剂是石灰、萤石或碳化钙；脱硅处理剂是铁鳞和石灰脱磷处理则采用FeO-CaO-CaF2，或苏打Na2CO3。在三脱处理过程中，炉渣的碱度变化较大，从0.5变化到30以上，耐火材料的侵蚀严重，加上搅动铁水的冲刷，以及间歇式作业所造成的温度波动，在铁水罐内村，特别是渣线部位耐火材料的损毁加剧。为此，所选择的耐火材料应具有良好的抗渣性能，既能抗酸性渣又能抗碱性渣，有良好的抗剥落性。

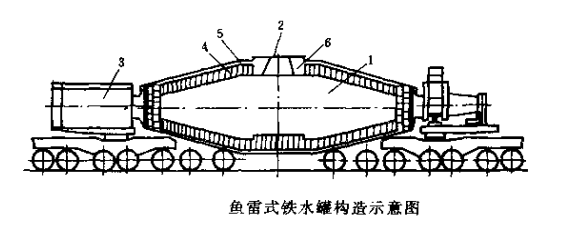

1、鱼雷式铁水罐用耐火材料。角雷式铁水罐又称混铁车。其构造如图所示。

不脱硫的鱼雷铁水罐，一般采用烧成粘土砖或红柱石砖，大都经油浸。内村的一般部位用粘土砖或普通高铝砖砌筑。受铁口和渣线等易损毁的部位则用高铝砖砌筑。在运输高锰铁水时，使用刚玉含量高的高铝砖。为使衬体磨损均匀、采用综合砌炉，在磨损严重的地方采用不烧的红柱石碳砖，侵蚀特别严重的渣线用炭结合刚玉砖，在易发生氧化损坏的顶部使用烧成铝硅系耐火砖。

在铁水罐中进行脱S、Si、P，即三脱处理时，炉渣碱度变化大，工作条件苛刻，粘土砖、高铝砖已不能满足使用要求。应采用不烧的沥青结合砖或合成树脂结合砖，材质为Al2O3-SiO2-C和 Al2O3-SiC和C铁水的脱磷材质为锆英石-SiC-C砖。在以CaO系熔剂为主进行铁水预处理和单独脱磷的场合，有的厂采用MgO-C砖砌衬。另外，国外还开发了耐侵蚀、抗剥落的Al2O3-MgO-C砖和用于脱硅的Al2O3-MgO浇注料。

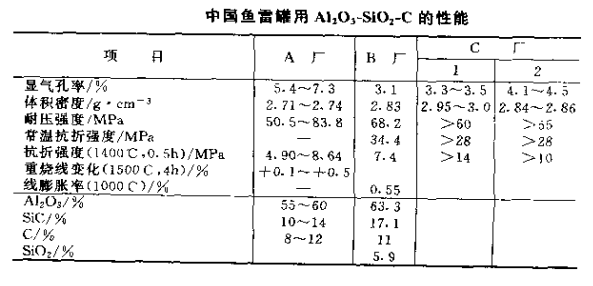

中国和日本鱼雷罐用耐火材料的性质见下表。

2、敞口式铁水罐用耐火材料。敞口式铁水罐又称铁水包。敞口式铁水罐通常采用高铝砖或红柱石砖砌筑。有的厂罐壁和罐底采用含蜡石10%~20%的Al2O3-SiC-C质砖砌筑，效果较好。罐口采用含Cr203 3%的高铝砖砌筑。
