联系我们
24h服务热线
155-1758-5977
郑州超裕耐火材料有限公司
联系人:刘红涛
手机:155-1758-5977
固话:0377-69961577
地址:河南省新密市超化镇工业园区
当前位置:首页>>耐材新闻>>耐材常识
耐火材料研究问题的实验分析
作者:admin  发布时间:2021-02-18 09:18:38  点击率:1098
耐火材料研究问题的实验分析,进行实验设计以前,首先要对实验进行分析,弄清实验的目的是什么?要达到目的的手段是什么?手段和目的之间有何关系?有没有复杂的互相作用?怎样解决调控带来的矛盾?以下,分析本研究涉及的这些关系。
①控制目标:锡槽大砖要求具有良好的抗碱蚀、耐高温、低烧成收缩、低脱模破损的性能。

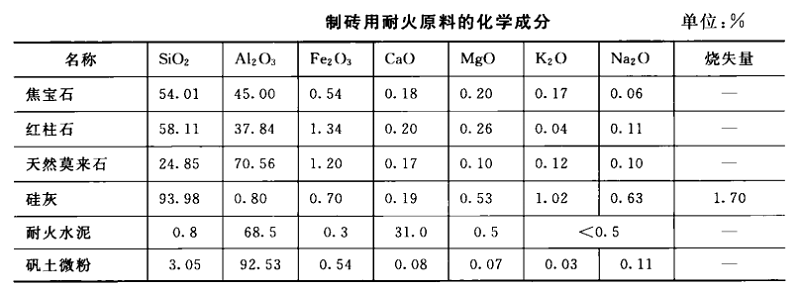

②控制手段:通过改变制砖料中原料的配比来改变性能。以优质焦宝石为主要原料,以红柱石、钒土基莫来石、钒土微粉为辅助原料,以纯铝酸钙水泥、硅灰为结合剂。表显示了制砖用耐火原料的化学成分
 耐火材料
③调控作用:为使所制耐火材料具有所希望的理化性能,需要弄清所加耐火原料种类、品位和成分影响产品理化性能的物理化学原理,正确表达产品成分-加工-结构-性能之间的关系。这样,才能充分利用耐火原料的特性,确保实现各项控制指标。根据对低水泥、超低水泥耐火浇注料的已有研究结果,不难推知可以采取以下工艺措施达到既定目标。
第一,水泥赋予了制砖料的凝结、硬化性能和脱模强度。为缩短脱模时间、提高脱模强度和减少砖坯破损,需要加入适量水泥。为减少水泥中CaO对材料高温性能的影响,要设法提高水泥的效率。
第二,添加钒土基莫来石以提高耐火材料中的AI2O3含量。以此,可进一步抵消水泥带入CaO对高温性能的不利影响。
第三,添加红柱石进一步提高耐火材料中的AI2O3含量,并产生一定烧成膨胀,以抵消烧成收缩,并提高荷重软化温度。以此,进一步抵消水泥带入CaO对高温性能的不利影响。
第四,添加硅灰等微粉,提高脱模强度,降低砖坏破损,并通过降低气孔率提高抗侵蚀性。以此,抵消了增加AI2O3含量对粘土大砖产品耐碱蚀性的负面影响。
由此,深入分析了锡槽大砖的工艺关系,准确表达了该产品成分、结构、制作和性能间的关系,揭示了采取一定措施达到工艺目标的途径。这是非常理想的情况。这时,就可以利用实验数据建立模型,利用模型进行优化,即通过采用综合措施,充分发挥各耐火原料的正面作用,限制其负面作用,取长补短、优势互补,实现多目标控制,使所制新型优质耐火材料产品的各项物理化学性能达到预定指标
一般情况下,在研究新型耐火材料产品时,技术人员事先对所研究工艺的分析,对材料成分、结构、制作和性能关系的表达都不是完全正确的,也就是一部分认识正确,但还有另外一部分认识不正确。所以,实验设计时,对主控变量、主要指标的选择,对实验中心点、水平、间距的确定都有这样那样的问题。这样,利用实验数据建立的模型就存在缺陷,利用这个模型就不能找到全局最优点。如果遇到这种情况,首先要利用模型进行局部优化,找到一个次优点。其次,要找出问题所在,进行针对性的改进,重新设计实验。然后,再行利用实验数据建模优化。如此反复,直至达到全局最优。其中,最为关键的步骤就是要利用各种手段,找到问题所在。
综上所述便是郑州超裕耐火材料厂家,为大家讲述的有关于耐火材料研究问题的实验分析。
相关新闻
