联系我们
24h服务热线
155-1758-5977
郑州超裕耐火材料有限公司
联系人:刘红涛
手机:155-1758-5977
固话:0377-69961577
地址:河南省新密市超化镇工业园区
当前位置:首页 > 耐材新闻 > 耐材问答 >
喷射耐火浇注料厂家讲解喷射隔热不定形耐火材料中促凝剂的加入量你了解吗?
作者:admin  发布时间:2020-11-12 10:44  点击率:
喷射耐火浇注料厂家讲解喷射隔热不定形耐火材料中促凝剂的加入量你了解吗?
喷射料的精髓是“流”、“聚”、“凝”三个字。所谓“流”,就是要有良好的流动性。这样,才能降低不定形耐火材料的泵送阻力。所谓“聚”,就是良好的黏聚性。这样,才能使被送物料不离析、不堵管。所谓“凝”,就是对凝结时间的特殊要求。

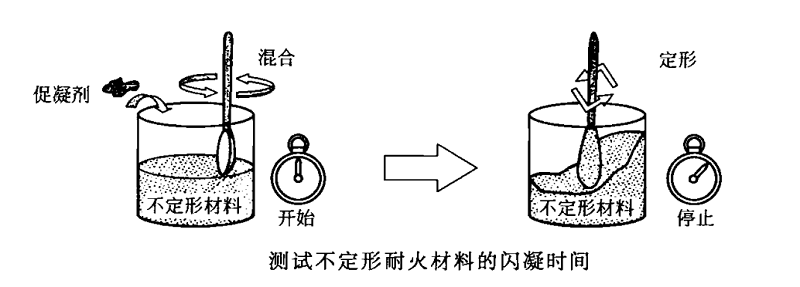

一般情况下,喷射料未加促凝剂时要有大于1h的初凝时间;加入促凝剂后,就要迅速固化。如未加促凝剂时初凝时间过短,一旦输送时设备发生问题,不定形耐火材料就会固化在胶皮管中,成为很难排除的故障。如加入促凝剂后,闪凝时间过长,喷射到工作面的不定形耐火材料就会缓慢变形、下坠,引起衬体圩落。目前,我国已有测试不定形耐火材料凝结时间的办法。但是,尚无测试闪凝时间的方法。以下介绍Yahiro的测试方法,如图所示。
 喷射隔热不定形耐火材料

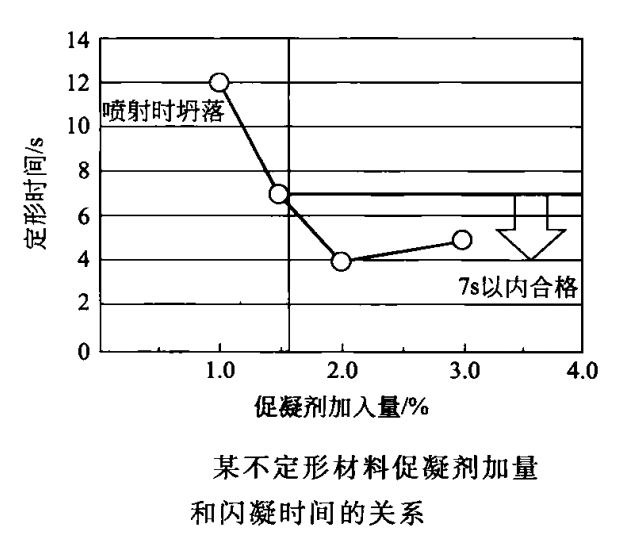

由图可知,先加水将不定形耐火材料拌好;然后,将液态促凝剂加入运转的搅拌机中,并记下时间;最后,记下搅拌阻力急剧增大,以致几乎不能搅拌的时间。两个时间的差值就是闪凝时间。实验表明,如果闪凝时间小于7s,就可以防止喷射材料圩落,如图所示。
 喷射隔热不定形耐火材料
从图可知,当某促凝剂加量高于1.5%时,就可以使该不定形耐火材料的闪凝时间缩短到7s以内,从而实现喷射材料的快速固化,防止了整体性耐火材料的变形和圩落。
